Интерференция световых волн

Интерференция световых волн

    Определение 1

    Интерференция – это одно из наиболее ярких проявлений волновой природы света. Мы можем наблюдать такое интересное и красивое явление, если наложить друг на друга 2 или более световых пучков. В месте перекрывания пучков интенсивность волны света обладает характером чередующихся светлых и темных полос, при этом в точках максимумов интенсивность больше, а в точках минимумов меньше суммы интенсивностей пучков.

    Определение 2

    При белом свете интерференционные полосы окрашиваются в разные цвета светового спектра. На практике интерференционные явления окружают нас повсюду. Это и цвета масляных пятен на асфальте, и окрашивание замерзающих оконных стекол, и чудесные цветные рисунки на крыльях отдельных бабочек и жуков.

    Первый научный эксперимент проявления интерференции света

    Первый научный эксперимент по наблюдению интерференции света провел в лабораторных условиях И. Ньютон. Ученый рассматривал интерференционную картину, которая возникала при отражении света в тонкой воздушной прослойке между плоской стеклянной пластиной и плосковыпуклой линзой большого радиуса кривизны. Наблюдение Ньютона графически изображено на рис. 3.7.1.

    Определение 3

    Интерференционная картина выглядела в виде концентрических колец, которые впоследствие получили название колец Ньютона (рис. 3.7.2).

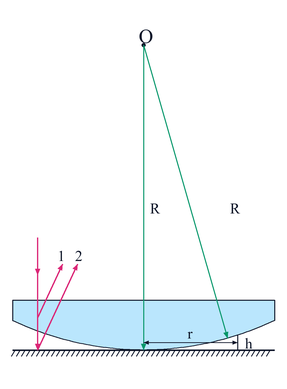

    Рисунок 3.7.1. Наблюдение колец Ньютона. Интерференционная картина возникает при сложении волн, отразившихся от 2-х сторон воздушной прослойки. «Лучи» 1 и 2 – направления распространения волн;
    h – толщина воздушного зазора.

    Рисунок 3.7.2. Кольца Ньютона в зеленом и красном свете.

    У И. Ньютона не получилось с позиции корпускулярной теории дать объяснение тому, почему возникают кольца. Но ученый понимал, что это имеет отношение к какой-то периодичности световых процессов.

    Интерференционный опыт Юнга

    В 1802 году ученый Юнга провел первый интерференционный опыт, которому есть подтверждение в волновой теории света. В данном эксперименте свет от источника – узкой щели S попадал на экран с
    2-мя близко расположенными друг к другу щелями S1 и S2, как показано на рис. 3.7.3. Минуя каждую из щелей, световой пучок уширялся из-за дифракции, а потому на белом экране Э световые пучки, которые прошли через щели S1 и S2, перекрывались. В месте перекрытия световых пучков находится интерференционная картина, выступающая в виде чередующихся светлых и темных полос.

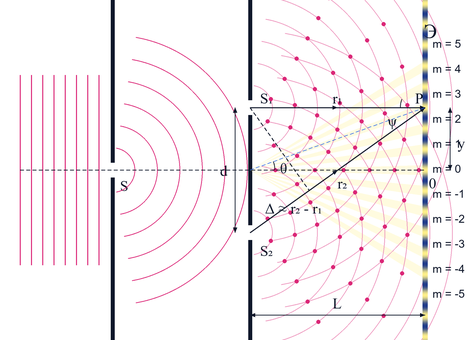

    Рисунок 3.7.3. Схема интерференционного опыта Юнга.

    Ученый Юнг - первый, кто догадался, что невозможно увидеть интерференцию, если сложить волны от 2-х независимых источников. Потому в его эксперименте щели S1 и S2, которые по принципу Гюйгенса можно рассматривать в качестве источников вторичных волн, освещались светом одного источника S. Если симметрично расположить щели, то вторичные волны от источников S1 и S2 находятся в фазе, однако волны проходят до точки наблюдения P различные расстояния r1 и r2. Можно сделать вывод, что фазы колебаний, которые создаются волнами от источников S1 и S2 в точке P, различные. Следует, что задача об интерференции волн - это задача о сложении колебаний одинаковой частоты, но с различными фазами.

    Определение 4

    Высказывание о том, что волны от источников S1 и S2 распространяются независимым образом, а в точке наблюдения они складываются друг с другом, - это опытный факт, который называется принципом суперпозиции.

    Определение 5

    Монохроматическую (или синусоидальную) волну, распространяющуюся в направлении радиус-вектора r, записывают в виде

    E=a cos (ωt  kr),

    где a – это амплитуда волны, k=2πλ – это волновое число, λ – это длина волны, ω=2πν – это круговая частота. При решении оптических задач под E предполагают модуль вектора напряженности электрического поля волны. При вкладывании 2-х волн в точке P итоговое колебание также случается на частоте ω и обладает некоторой амплитудой A и фазой φ:

    E=a1·cos (ωtkr1)+a2·cos (ωt  kr2)=A·cos (ωt-φ).

    Приборы, которые могли бы следить за быстрыми изменениями поля световой волны в оптическом диапазоне, не существуют. Наблюдаемая величина - это поток энергии, прямо пропорциональный квадрату амплитуды электрического поля волны.

    Определение 6

    Физическая величина, равная квадрату амплитуды электрического поля волны, называется интенсивностью: I=A2.

    Путем простых тригонометрических вычислений можно прийти к следующему выражению для интенсивности результирующего колебания в точке P:

    I=A2=a12+a22+2a1a2 cosk=I1+I2+2I1I2 cos k (*),

    где Δ=r2r1 – это разность хода.

    Из данного выражения можно сделать вывод, что интерференционный максимум (то есть светлая полоса) достигается в таких точках пространства, в которых Δ=mλ (m=0, ±1, ±2, ...). Причем Imax=(a1+a2)2=I1+I2. Интерференционный минимум (то есть темная полоса) достигается при Δ=mλ+λ2. Минимальное значение интенсивности Imin=(a1a2)2<I1+I2. Рис. 3.7.4 наглядно показывает, как распределяется интенсивность света в интерференционной картине, смотря от того, каким будет ход Δ.

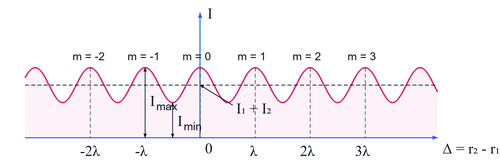

    Рисунок 3.7.4. Распределение интенсивности в интерференционной картине. Целое число m – это порядок интерференционного максимума.

    Предположим, что если I1=I2=I0, то есть длина 1 и 2 световой волны одинакова, то выражение (*) выглядит следующим образом:

    I=2I0(1+cos kΔ) (**).

    В данном случае Imax=4I0, Imin=0.

    Формулы (*) и (**) - универсальные. Они подходят для любой интерференционной схемы, в которой складываются 2 монохроматические волны одинаковой частоты.

    Обозначим в схеме Юнга смещение точки наблюдения от плоскости симметрии y, тогда в случае, когда dL и yL (как правило, в оптических экспериментах данные условия соблюдаются), можно приблизительно получить:

    d·θd·yL.

    Разность хода Δ меняется на одну длину волны λ при смещении от одного интерференционного максимума к другому, то есть на расстояние, эквивалентное ширине интерференционной полосы Δl. Получается,

    d·lL=λ или l=L·λdλψ,

    где ψ – это угол схождения «лучей» в точке наблюдения P.

    Пример 1

    Сделаем количественную оценку. Предположим, что расстояние d между 2-мя щелями S1 и S2 равняется 1 мм, а расстояние от щелей до экрана Э равно L=1 м, в таком случае ψ=dL=0,001 рад. Для света зеленого цвета (λ=500 нм) получаем Δl =λ ψ=5·105 нм=0,5 мм. Для света красного цвета (λ=600 нм) Δl=0,6 мм. Именно так Юнг в первый раз измерил длины световых волн, хоть и точность данных измерений была невысока.

    Определение 7

    Подчеркнем, что в волновой оптике понятие “луч света” теряет физический смысл в отличие от геометрической оптики. Определение «луч» в волновой оптике употребляется для краткости обозначения направления распространения волны.

    Далее данный термин будет упоминаться без кавычек.

    При рассмотрении эксперимента И. Ньютона (рис.3.7.1) при нормальном падении волны на плоскую поверхность линзы разность хода примерно равняется удвоенной толщине 2h воздушного промежутка между линзой и плоскостью. Если радиус кривизны R линзы огромен в сравнении с h, можно приблизительно получить формулу:

    hr22R,

    где r – это смещение от оси симметрии. Вычисляя разность хода, следует учитывать, что волны 1 и 2 отражаются при различных условиях. 1-я волна отражается от границы стекло–воздух, а 2-я – от границы воздух–стекло. В последнем варианте фаза колебаний отраженной волны изменяется на π, что равно увеличению разности хода на λ2. А потому

    =2h+λ2r2R+λ2.

    При условии r=0, то есть в центре (точка соприкосновения) Δ = λ2; потому в центре колец И. Ньютона всегда находится интерференционный минимум (зрительно это выглядит, как темное пятно). Радиусы rm следующих темных колец вычисляются по формуле

    rm=mλR.

    По данной формуле рассчитывается длина световой волны λ при известном радиусе кривизны R линзы.

    Проблема когерентности волн

    С помощью теории Юнга объясняются интерференционные явления, которые возникают при сложении 2-х монохроматических волн одинаковой частоты. Но сегодняшний опыт показывает, что интерференцию света на самом деле наблюдать не так-то просто. Если комнату осветить 2 одинаковыми лампочками, то в любой точке сложатся интенсивности света и здесь не будет никакой интерференции. Тогда появляется вопрос, когда нужно сложить напряженности (учитывая фазовые соотношения), а когда – интенсивности волн, то есть квадраты напряженностей полей? К сожалению, теория интерференции монохроматических волн не дает ответ на данный вопрос.

    Реальные световые волны - не строго монохроматические. По фундаментальным физическим причинам излучение всегда происходит статистически (или случайно). Атомы источника света излучают независимо друг от друга в какие-то моменты времени, и каждый атом излучает свет очень короткий промежуток времени (τ108 с). Итоговое излучение источника света в определенный момент времени складывается из вкладов огромного количества атомов. Спустя время порядка τ совокупность излучающих атомов полностью обновляется. Потому суммарное излучение будет с другой амплитудой и, что очень важно, с другой фазой. Фаза волны, которая излучается реальным источником света, примерно постоянна только лишь на интервалах времени порядка τ.

    Определение 8

    Отдельные «обрывки» излучения длительности τ называют цуги. Они обладают пространственной длиной, равной cτ, где c – это скорость света.

    Определение 9

    Колебания в различных цугах не согласованы друг с другом. Выходит, что реальная световая волна - это последовательность волновых цугов с беспорядочно меняющейся фазой. В физике принято считать, что колебания в различных цугах некогерентны. Временной интервал τ, в течение которого фаза колебаний примерно постоянна, называется временем когерентности.

    Интерференция возникает только лишь при сложении когерентных колебаний, то есть колебаний, которые относятся к одному цугу. Хоть и фазы каждого колебания также подвергаются случайным временным изменениям, но данные изменения одинаковы, потому разность фаз когерентных колебаний постоянна. В данном случае наблюдается устойчивая интерференционная картина и, значит, выполняется принцип суперпозиции полей. При сложении некогерентных колебаний разность фаз - это случайная функция времени. В этом случае интерференционные полосы подвергаются беспорядочным перемещениям из одной стороны в другую, и за время Δt их регистрации, которая в оптических экспериментах существенно превышает время когерентности (Δtτ), наблюдается полное усреднение. Глаз, фотопластинка или фотоэлемент фиксирует в точке наблюдения усредненную величину интенсивности, равную сумме интенсивностей I1+I2 этих колебаний. Здесь соблюдается закон сложения интенсивностей.

    Итак, интерференция возникает только лишь при сложении когерентных колебаний. Волны, которые создают в точке наблюдения когерентные колебания, тоже называют когерентными. Волны от 2-х независимых источников некогерентны и не дают интерференцию. Ученый Юнг интуитивно догадался для того, чтобы получить интерференцию света нужно волну от источника разделить на 2 когерентные волны и потом смотреть на экране результат их сложения. Так устроены все интерференционные схемы. Но даже в данном случае интерференционная картина пропадает, если разность хода Δ превышает длину когерентности cτ.

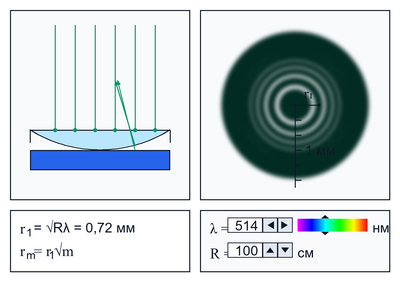

    Рисунок 3.7.5. Модель кольца Ньютона.

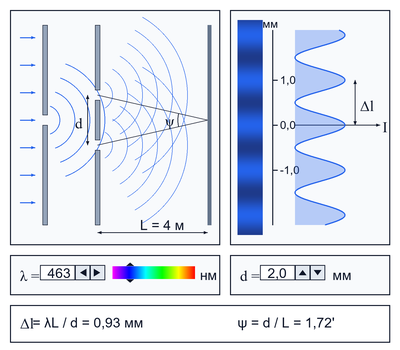

    Рисунок 3.7.6. Модель интерференционый опыт Юнга.
